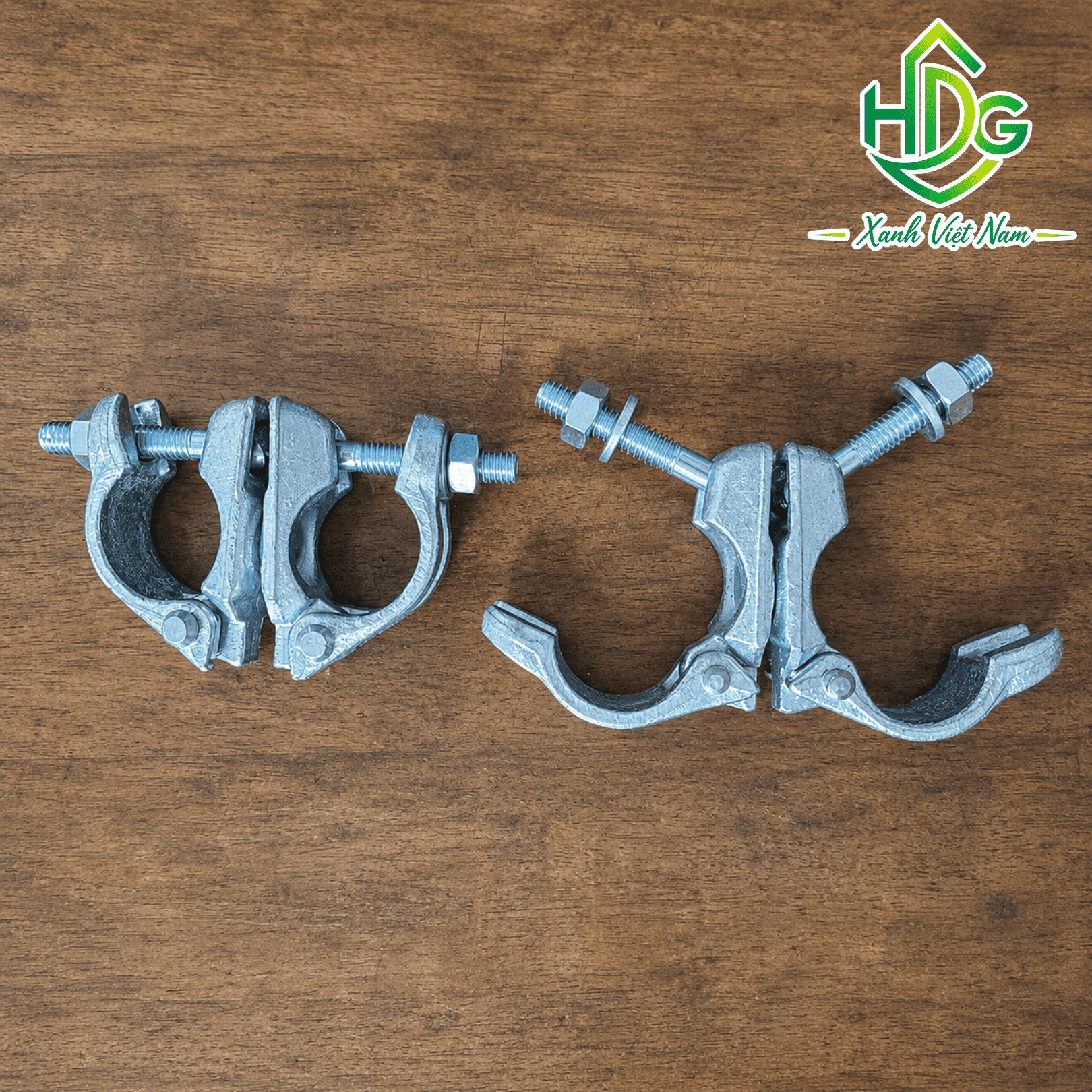

Cùm khóa giàn giáo – Khóa giáo xoay

Cùm khóa giàn giáo – khóa giáo xoay là phụ kiện liên kết kim loại. Sản phẩm bảo đảm tính ổn định, độ an toàn cho toàn bộ hệ thống giàn giáo. Bài viết này sẽ phân tích chi tiết toàn bộ đặc điểm sản phẩm. Đặc biệt khách hàng có thể liên hệ Hotline của HDG – Xanh Việt Nam: 0915.406.366 để được tư vấn kỹ hơn.

Cùm khóa giàn giáo – Khóa giáo xoay là gì?

Cùm khóa giàn giáo – khóa giáo xoay liên kết hai hay nhiều ống thép giàn giáo có đường kính ngoài từ D42 mm đến D49 mm lại với nhau.

Cùm khóa giàn giáo là gì?

Cùm khóa giàn giáo là nhóm thiết bị phụ kiện cơ khí dùng để liên kết các thanh ống giàn giáo thép trong không gian xây dựng. Thiết bị này sử dụng lực siết bu-lông cỡ M12 đến M14 để siết chặt hai bán nguyệt ôm sát thân ống thép.

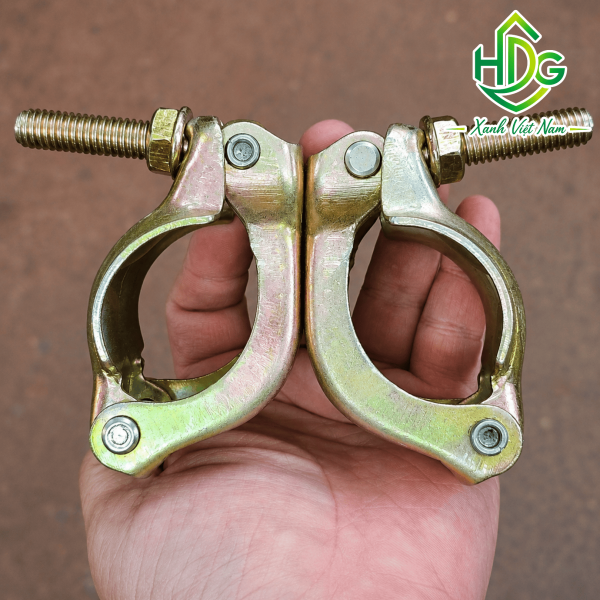

Khóa giáo xoay là gì?

Sản phẩm được thiết kế với hai cụm ngàm kẹp kết nối với nhau qua một trục xoay trung tâm định hình. Khóa giáo xoay giải quyết triệt để bài toán thi công tại các vị trí góc chéo, giàn giáo chống xiên, dầm nghiêng.

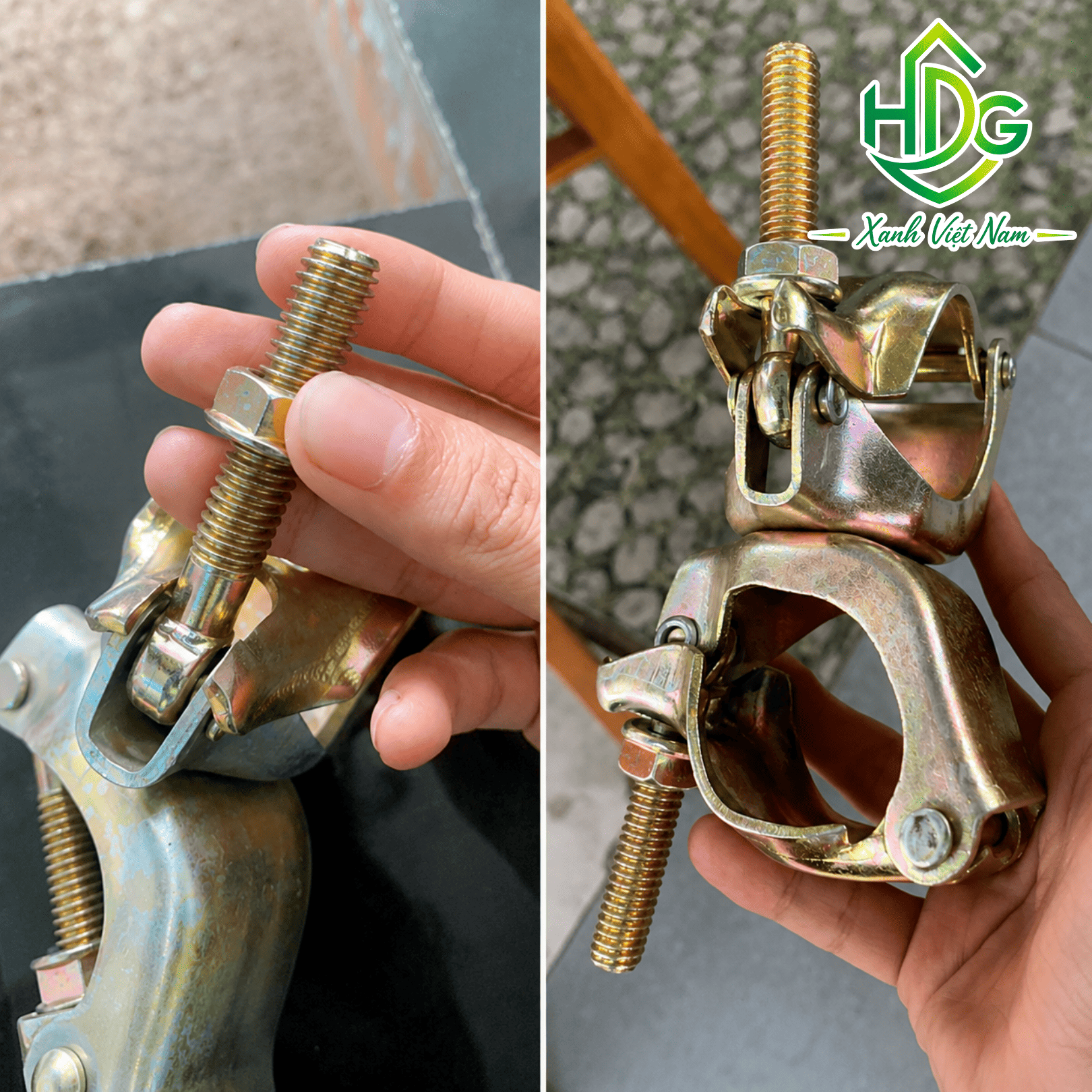

Nguyên lý vận hành và cơ chế liên kết an toàn

Nguyên lý vận hành dựa trên sự chuyển hóa lực siết ren của bu-lông thành lực ép ma sát bề mặt cực lớn lên thành ống thép. Khi kỹ sư tiến hành siết chặt đai ốc bằng tay cờ-lê lực, hai ngàm bán nguyệt sẽ co ép chặt lấy chu vi ngoài của ống thép, tạo ra lực ma sát tĩnh vượt ngưỡng 15 kN.

Thông số kỹ thuật cùm khóa giàn giáo

Dưới đây là bảng tổng hợp các thông số kỹ thuật cốt lõi của dòng cùm khóa giàn giáo tiêu chuẩn chất lượng cao.

• Chất liệu cấu tạo: Sản phẩm được sản xuất từ chất liệu thép cacbon cường độ cao Q235 có giới hạn chảy đạt > 235 MPa.
• Đường kính ống phù hợp: Đường kính tiêu chuẩn vàng áp dụng phổ biến nhất tại các dự án là D48.3 mm, hệ giàn giáo BS 1139 và giàn giáo đĩa Ringlock.
• Góc xoay 360 độ: Kết cấu khớp xoay trung tâm cho phép chuyển hướng góc linh hoạt đúng 360 độ.
• Khả năng chịu tải: Khả năng chịu tải trọng trượt an toàn tối thiểu 12.5 kN và tải trọng phá hủy chạm mức 25.0 kN.
• Công nghệ sản xuất: Sản phẩm được sản xuất trên dây chuyền công nghệ dập dãn dập nguội tự động hóa hoàn toàn với lực dập 200 tấn.
• Bề mặt hoàn thiện: Toàn bộ bề mặt ngoài của cùm khóa giàn giáo – khóa giáo xoay được bao phủ bởi lớp mạ kẽm điện phân sáng bóng có độ dày từ 12 μm đến 15 μm hoặc mạ kẽm nhúng nóng đạt 50 μm.
• Tiêu chuẩn chất lượng: Tiêu chuẩn BS 1139 (Anh Quốc), EN 74 (Châu Âu) và TCVN 5308:1991 (Việt Nam).

Ưu điểm nổi bật của cùm khóa giàn giáo

Sự ưu việt của cùm khóa giàn giáo – khóa giáo xoay đã được khẳng định qua hàng nghìn dự án xây dựng. Dưới đây là 4 ưu điểm của dòng sản phẩm này.

Liên kết chắc chắn

Bề mặt trong của ngàm kẹp được thiết kế các gờ nổi vi mô gia tăng hệ số ma sát giữa bề mặt cùm và thành ống thép lên tới 0.45. Khi bu-lông được siết đúng momen lực 50 Nm, cụm ngàm ôm chặt trọn vẹn 360 độ chu vi ống thép, triệt tiêu hoàn toàn độ rơ lắc và hiện tượng trượt dọc.

Xoay linh hoạt 360°

Tính năng xoay linh hoạt 360 độ giúp khóa giáo xoay xử lý các kiến trúc công trình phức tạp. Khớp xoay được gia công với độ rơ trục dưới 0.2 mm, cho phép xoay chuyển nhẹ nhàng bằng tay nhưng lập tức khóa cứng vị trí góc khi bu-lông được siết tight.

Chịu tải trọng cao

Sở hữu kết cấu phôi thép Q235 nguyên khối dày 3.25 mm, sản phẩm có khả năng chịu tải trọng cao đáng kinh ngạc. Thử nghiệm nén lực tĩnh cho thấy cùm khóa giàn giáo chỉ bắt đầu bị biến dạng dẻo khi lực tác động vượt quá 25.0 kN (tương đương 2.55 tấn).

Chống gỉ sét, bền bỉ

Lớp mạ kẽm điện phân đạt chuẩn giúp bảo vệ phôi thép bên trong khỏi sự tấn công của không khí và hơi ẩm. Thử nghiệm phun sương muối liên tục trong 72 giờ cho thấy bề mặt cùm khóa hoàn toàn không bị xuất hiện vết rỉ đỏ.

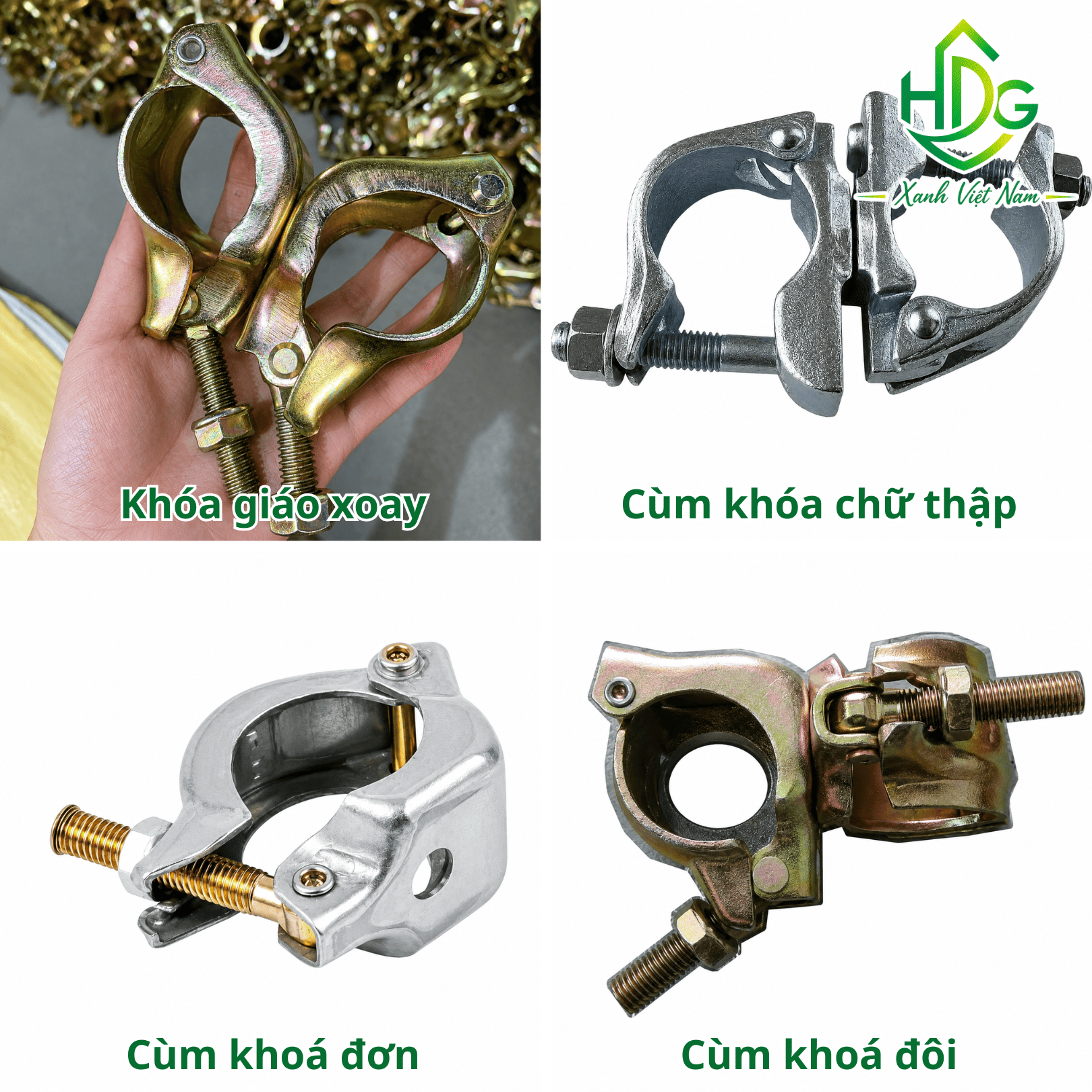

Các loại cùm khóa giàn giáo phổ biến

Cùm khóa giàn giáo – khóa giáo xoay được chia thành nhiều chủng loại khác nhau. Mỗi loại có công năng chuyên biệt riêng.

• Cùm khóa giàn giáo xoay sở hữu thiết kế hai cụm kẹp ngàm nối với nhau qua đinh tán khớp xoay linh hoạt 360 độ
• Cùm khóa giàn giáo cố định là loại cùm chỉ cho phép liên kết hai ống thép giàn giáo vuông góc chuẩn 90 độ với nhau.
• Cùm khóa chữ thập là phân loại chuyên dụng có thiết kế ngàm kẹp hình chữ +, liên kết hai đường ống thép bắt chéo vuông góc trên cùng một mặt phẳng chịu lực.
• Cùm khóa đơn là phụ kiện cơ khí nhỏ gọn chỉ sở hữu một cụm ngàm kẹp đơn ôm vừa ống thép D48 mm, kết hợp với một đầu bu-lông hoặc móc treo chuyên dụng.
• Cùm khóa đôi là thiết bị liên kết nâng cấp tích hợp hai ngàm kẹp song song hoặc nối tiếp nhau, chuyên dùng để ghép nối song song hai thanh ống thép D48 mm nhằm gia tăng gấp đôi khả năng chịu tải của cột chống.

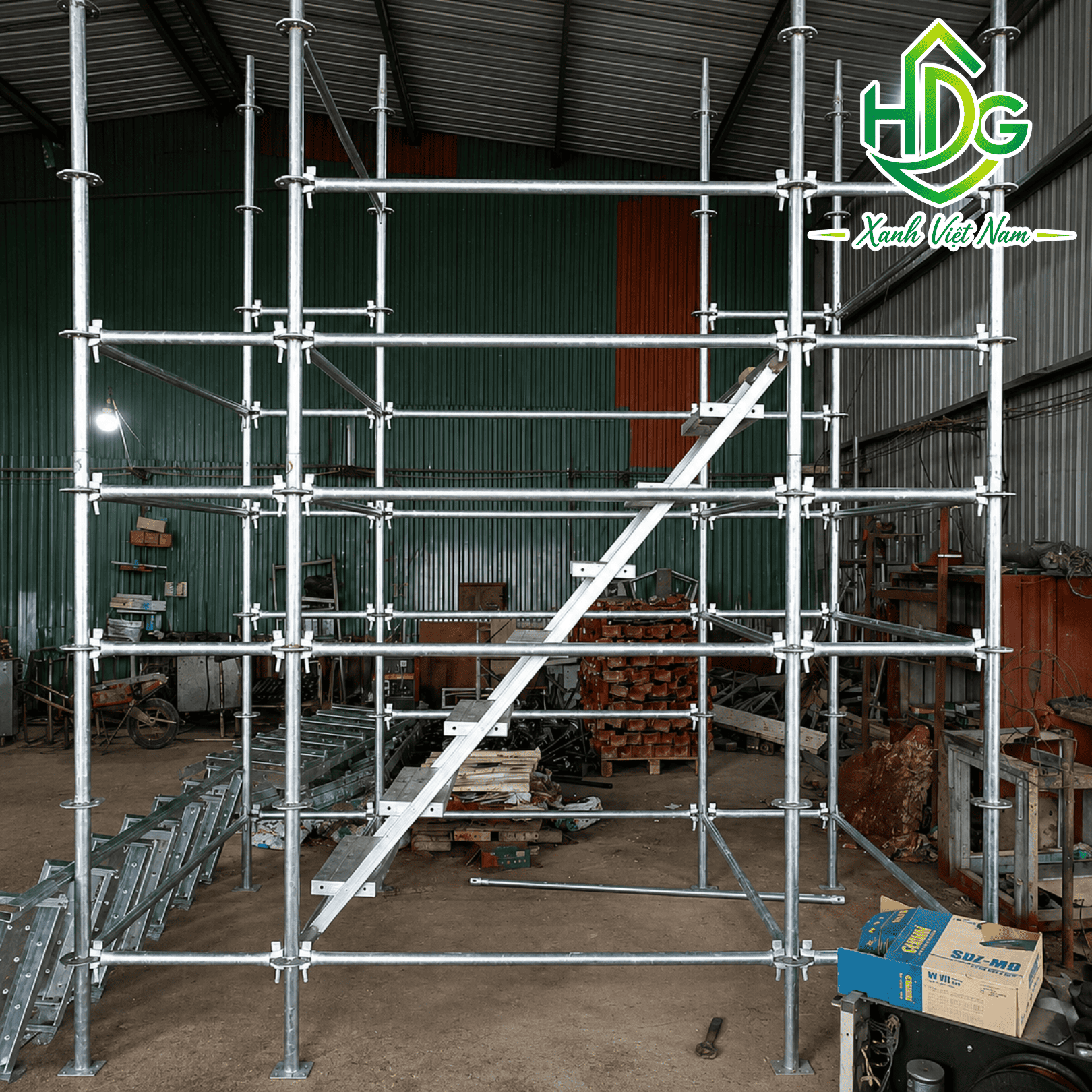

Ứng dụng của cùm khóa giàn giáo

Cùm khóa giàn giáo – khóa giáo xoay đã trở thành linh kiện không thể thiếu mặt trong hầu hết mọi mảng thi công hạ tầng.

• Thi công nhà dân dụng: Sự linh hoạt của cùm xoay giúp dễ dàng luồn lách liên kết ống thép tại các ngõ hẹp hay các góc ban công uốn lượn phức tạp.
• Công trình cao tầng: Cùm khóa giàn giáo đóng vai trò chốt chặn an toàn giữ chặt các thanh giằng chống với khả năng chịu lực kéo trượt vượt ngưỡng 15 kN.
• Nhà xưởng công nghiệp: Sử dụng khóa giáo xoay 360 độ giúp thi công các thanh chống chéo góc cố định giàn giáo di động nhanh chóng, đảm bảo an toàn tuyệt đối cho thợ cơ khí thao tác phía trên.
• Cầu đường: Cùm khóa giàn giáo loại đôi và loại vuông góc được ứng dụng để liên kết các cụm ống thép chịu lực siêu dày, đảm bảo không xảy ra hiện tượng võng hay trượt khớp.
• Lắp đặt sân khấu: Khóa giáo xoay giúp thợ thi công dễ dàng dàn dựng các bộ khung Truss không gian uốn cong nghệ thuật một cách nhanh chóng chỉ trong vài giờ đồng hồ.
• Giàn giáo bảo trì: Cùm khóa xoay giúp liên kết linh hoạt các ống thép ôm sát theo bán kính cong của thân bồn.
• Hệ thống chống đỡ cốp pha: Trong công tác đổ bê tông cùm khóa giàn giáo liên kết hệ ống thép đỡ mạ kẽm thành một mạng lưới chịu lực 3 chiều vững chắc.

Báo giá cùm khóa giàn giáo mới nhất

Giá bán thực tế của sản phẩm biến động tùy thuộc vào từng thời điểm, chủng loại cùm, độ dày phôi thép và công nghệ xử lý bề mặt mạ kẽm. Quý khách hàng có nhu cầu nhận báo giá hãy liên hệ ngay hotline 0915.406.366.

HDG – Xanh Việt Nam cung cấp cùm khóa giàn giáo chính hãng

Nếu đang tìm kiếm địa chỉ cung cấp lưới chống cháy PVC uy tín, HDG – Xanh Việt Nam là lựa chọn hàng đầu. Chúng tôi cam kết mang đến các sản phẩm đạt tiêu chuẩn chất lượng và dịch vụ hỗ trợ chuyên nghiệp.

• Chất lượng cao: Sản phẩm có đầy đủ chứng nhận chất lượng từ nhà sản xuất.
• Giá cạnh tranh: Chính sách giá hợp lý, báo giá nhanh chóng và minh bạch.
• Giao hàng nhanh: Hệ thống vận chuyển chuyên nghiệp, hỗ trợ giao hàng đến tất cả tỉnh thành trên toàn quốc.

Cùm khóa giàn giáo – khóa giáo xoay bảo đảm sự an toàn cho mọi khung giàn công trình. Việc trang bị các bộ cùm khóa đạt chuẩn giúp dự án giảm thiểu tai nạn. Hãy gọi ngay cho HDG – Xanh Việt Nam qua Hotline 0915.406.366 để nhận tư vấn cho công trình của bạn!
